1、设置原点：EOS

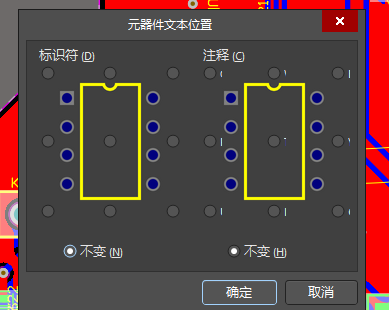

2、统一设置位号的大小：先选中位号，右击鼠标，查找相似对象。
3、同一平面内左右翻转：ctrl+X
同一平面内上下翻转：ctrl+Y
4、测量距离：RM或者ctrl+M
5、取消：Shift+C
6、画原理图时，Shift+拖动鼠标，可以复制引脚
7、原理图图库新增器件：TC
8、画线：PL
9、放置引脚：PP
10、PCB中高亮显示网络：[[或者]] （中括号）
11、快速翻转板子：VB（三维）
12、快速跳转到原点：EJO或者JO
13、PCB中心对准焊盘（捕捉）：Shift+E
14、设置：OP或者TP
15、Keep-Out-Layer（禁止布线层）画线：PKT
16、布线形状：Shift+空格；一定要在英文的状态下！！！
17、原理图中高亮网络：Alt+鼠标左键
18、器件旋转角度：
19、过孔盖油：1.设置 OP；最后应用，确定。
20、移动器件：MS
21、封装管理器：T+G
22、通过XY移动器件：M
23、切换单位：Q

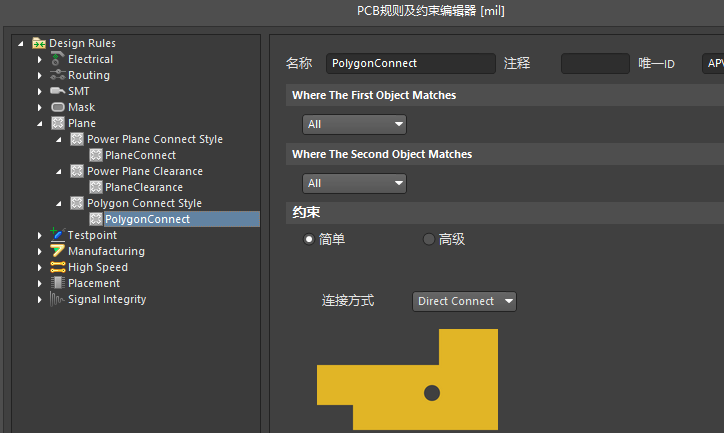

24、铺铜全连接：设计 -规则
一般焊盘十字连接
25、复位错误标志，去除绿色：TM（但是移动后还是会有绿色）

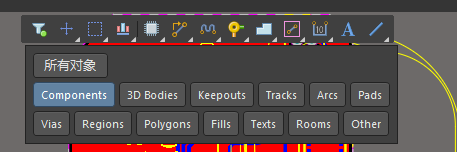

26，框选：SU
27、线选：SL
28、调整栅格大小：GG
29、设计规则检查：TD
30、对象类浏览器：DC
31、布线：PT或者Ctrl+W
32、走线的状态下按*打孔并切换线的颜色；按2打孔
